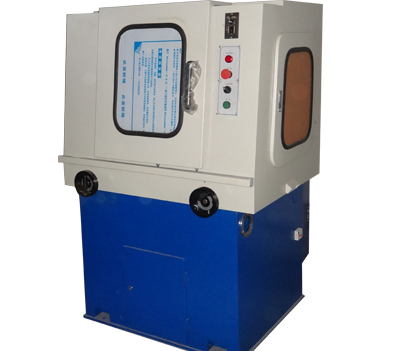

本設備具有如下幾個特點：
無需分齒機構、齒形靠板或?qū)Φ堆b置，利用工作的轉動，砂輪的旋轉以及重力及切削反力巧妙的結合在一起，達到一種動態平衡，具有自適應能力;
主軸箱為斜式，可進行齒輪齒端的倒角加工;
360度范圍內調整工件傾斜角，可以滿足不同工作結構尺寸的加工要求;
適用于一定范圍模數尺寸的齒輪、齒圈、鏈輪、渦輪、諧波齒輪等齒形零件;
本設備采用無級變速裝置，主軸回轉節拍在0~99秒內連續可調，能方便快捷調節主軸轉速，以適應不同直徑齒輪磨棱倒角加工要求。
齒輪磨棱角機技術參數：
|
序號
|
主要性能
|
技術指標
|
|
1
|
工件模數范圍
|
1~8mm
|
|
2
|
工件直徑范圍
|
Ф20@~ф380mm
|
|
3
|
工件最大螺旋角
|
35°
|
|
4
|
額定磨削轉速
|
16000rpm
|
|
5
|
工作節拍（無級變速、連續可調)
|
0°~99s
|
|
6
|
主軸箱工作傾角
|
360°范圍內可調
|
|
7
|
設備總功率
|
≤1.3KW
|
|
8
|
電源
|
AC380/220V±10% 50HZ
|
|
9
|
外形尺寸
|
L1000xW750xH1500mm
|
齒輪磨棱角機技術參數：
|
序號
|
主要性能
|
技術指標
|
|
1
|
工件模數范圍
|
1~8mm
|
|
2
|
工件直徑范圍
|
Ф20@~ф380mm
|
|
3
|
工件最大螺旋角
|
35°
|
|
4
|
額定磨削轉速
|
16000rpm
|
|
5
|
工作節拍（無級變速、連續可調)
|
0°~99s
|
|
6
|
主軸箱工作傾角
|
360°范圍內可調
|
|
7
|
設備總功率
|
≤1.3KW
|
|
8
|
電源
|
AC380/220V±10% 50HZ
|
|
9
|
外形尺寸
|
L1000xW750xH1500mm
|
